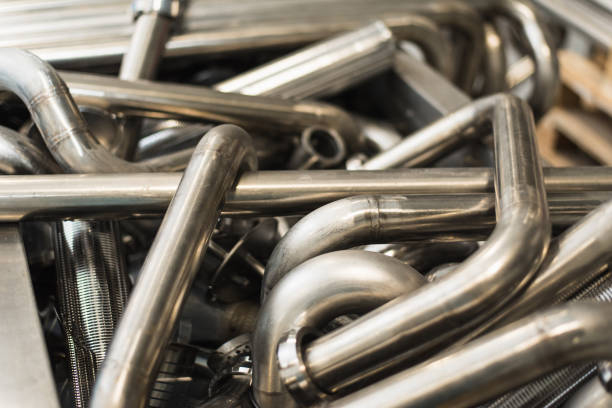

La lavorazione della piegatura dei tubi è un processo industriale di fondamentale importanza, che trasforma semplici profilati tubolari in componenti complessi e funzionali. Questa tecnica permette di creare curve precise e definite, essenziali in settori che spaziano dall’automotive all’impiantistica, dall’arredamento all’aerospaziale, dove la gestione degli spazi e la veicolazione di fluidi o gas richiedono percorsi curvi ottimizzati.
Al cuore della piegatura c’è la capacità di indurre una deformazione plastica controllata nel tubo. Questo significa superare il limite elastico del materiale, facendogli assumere una nuova forma permanente senza comprometterne l’integrità strutturale, la sezione interna o le proprietà meccaniche. Una lavorazione accurata è cruciale per evitare difetti comuni come schiacciamenti, ovalizzazioni, increspature, assottigliamenti eccessivi della parete o, nel peggiore dei casi, la rottura del tubo.
L’efficacia del processo dipende da un’attenta considerazione di diversi fattori:
Materiale del tubo: Ogni lega (acciaio, alluminio, rame, titanio, ecc.) ha caratteristiche di elasticità e duttilità che ne influenzano la piegabilità e richiedono parametri specifici di forza e raggio.
Dimensioni del tubo: Il diametro esterno e lo spessore della parete determinano la resistenza alla deformazione e la tendenza a collassare.
Raggio di piegatura: Il raggio interno della curva desiderata è un parametro critico che deve essere compatibile con il materiale e lo spessore del tubo per garantire una piega riuscita.
Esistono diverse metodologie per piegare un tubo, ognuna con i suoi vantaggi e campi di applicazione specifici:
Piegatura a Rotazione (Rotary Draw Bending): È la tecnica più diffusa per ottenere pieghe di alta qualità e precisione. Il tubo viene saldamente bloccato a un’estremità e avvolto attorno a una matrice rotante. Un pattino di pressione e una contromatrice guidano il tubo, mentre un mandrino interno (spesso utilizzato per tubi sottili o raggi stretti) ne supporta la parete interna, prevenendo collassi e increspature. Questa metodologia garantisce un controllo eccellente su geometrie complesse e raggi di curvatura stretti.
Piegatura a Compressione (Compression Bending): Meno precisa rispetto alla piegatura a rotazione, è adatta per raggi di piegatura ampi e per tubi con pareti più spesse dove l’ovalizzazione è meno critica. Il tubo viene spinto e compresso contro una matrice fissa da un pattino, deformandosi lungo la curva della matrice. È un metodo più semplice e rapido, ma offre meno controllo sulla sezione finale del tubo.
Piegatura a Rulli (Roll Bending): Utilizzata per creare curve di ampio raggio o forme elicoidali e spirali. Il tubo viene alimentato attraverso un sistema di tre o più rulli, che lo deformano progressivamente. Questo metodo è particolarmente indicato per tubi di grandi dimensioni o per elementi architettonici che richiedono curvature dolci e ampie.
Piegatura a Spinta (Push Bending): Simile alla piegatura a compressione, ma con il tubo spinto attraverso un sistema di rulli e matrici. È rapida ed economica, spesso impiegata quando la precisione della sezione non è la priorità assoluta.

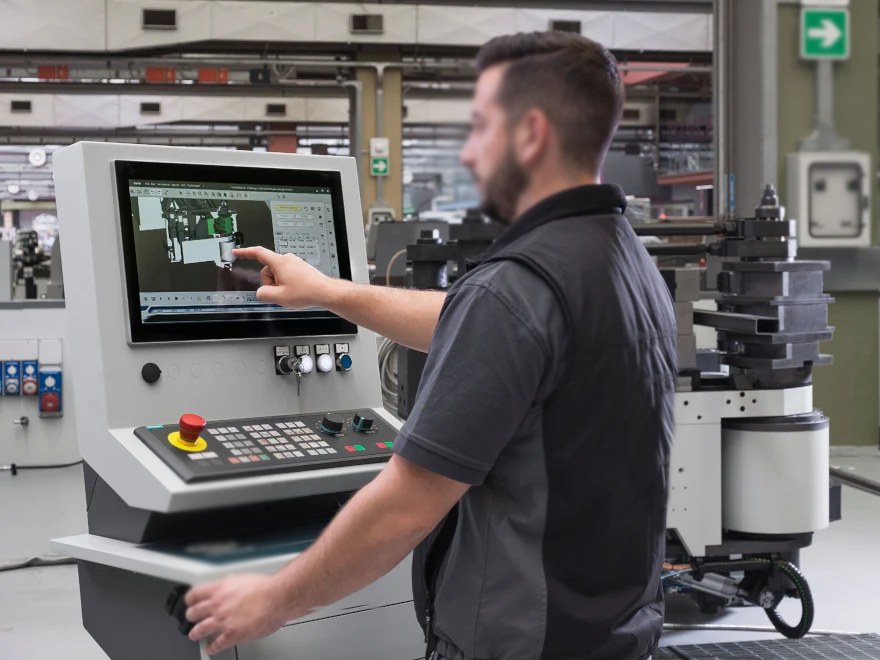

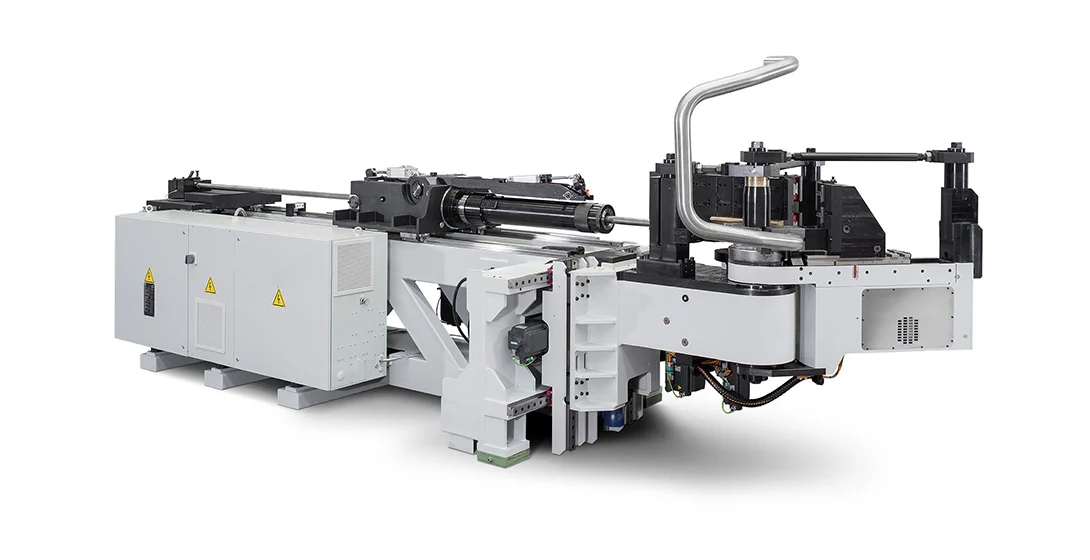

Le moderne macchine piegatubi CNC (Computer Numerical Control) hanno rivoluzionato questa lavorazione. Grazie al controllo computerizzato, è possibile programmare pieghe multiple con altissima precisione e ripetibilità, gestendo geometrie complesse e ottimizzando i tempi di produzione. Sensori e software avanzati monitorano costantemente il processo, compensando il ritorno elastico del materiale e garantendo che ogni pezzo rispetti le tolleranze richieste.
La fase finale include il controllo qualità, dove i tubi piegati vengono ispezionati per verificarne le dimensioni, la forma della sezione e l’assenza di difetti. L’accuratezza di questa lavorazione è fondamentale non solo per l’assemblaggio di componenti ma anche per la sicurezza e l’efficienza dei sistemi in cui i tubi verranno impiegati, sia che si tratti di un circuito idraulico sotto pressione o di un elemento strutturale portante.
La lavorazione della piegatura dei tubi è, quindi, un equilibrio tra ingegneria dei materiali, meccanica di precisione e tecnologia avanzata, che consente di trasformare un semplice tubo in un componente essenziale per l’innovazione industriale.
